電力系統六氟化硫氣體智能監控解決方案
來源：[db:產品型號] http://www.rangkui.cn/日期：2023-03-27 發布人：管理員
點擊:
0次
一、方案背景
六氟化硫是強電負性氣體，它的分子極易吸附自由電子而形成質量大的負離子，削弱氣體中碰撞電離過程，所以其具有良好的電氣絕緣性能及優異的滅弧性能。因此，常被廣泛應用于斷路器、氣封閉組合電容器、高壓母線等變電站電氣設備當中。
從化學角度看，SF6氣體是無毒的，但SF6氣體在電氣設備中使用時，由于與高溫電弧相互作用，電力設備中的金屬材料和電極會與SF6氣體及其分解產物發生反應，會對人的呼吸系統造成較強的刺激作用，當人吸入高濃度SF6時會出現呼吸困難、喘息、皮膚和粘膜變藍、全身抽搐等窒息癥狀。
另外，SF6氣體分解產物也會與電力設備中的水分發生反應，會形成S2F10、SF4和SF2SF6等有毒物質；這是會降低SF6介質的恢復強度，從而降低了設備的絕緣性，容易產生沿面放電，造成事故。
二、方案詳解
濟南祥控自動化以數字化管控為主線，充分發揮物聯網和傳感器的技術優勢，構建了能夠?qū)ψ冸娬尽⑴潆娛?、電纜溝等環境濕度、溫度、氧氣含量、六氟化硫濃度進行7x24小時不間斷監測，一旦監測到環境中的SF6和O2濃度超過規定的標準時，就會智能地開啟現場的排風扇等環境調控設備，這就是——XKCON祥控六氟化硫氣體智能監控解決方案。

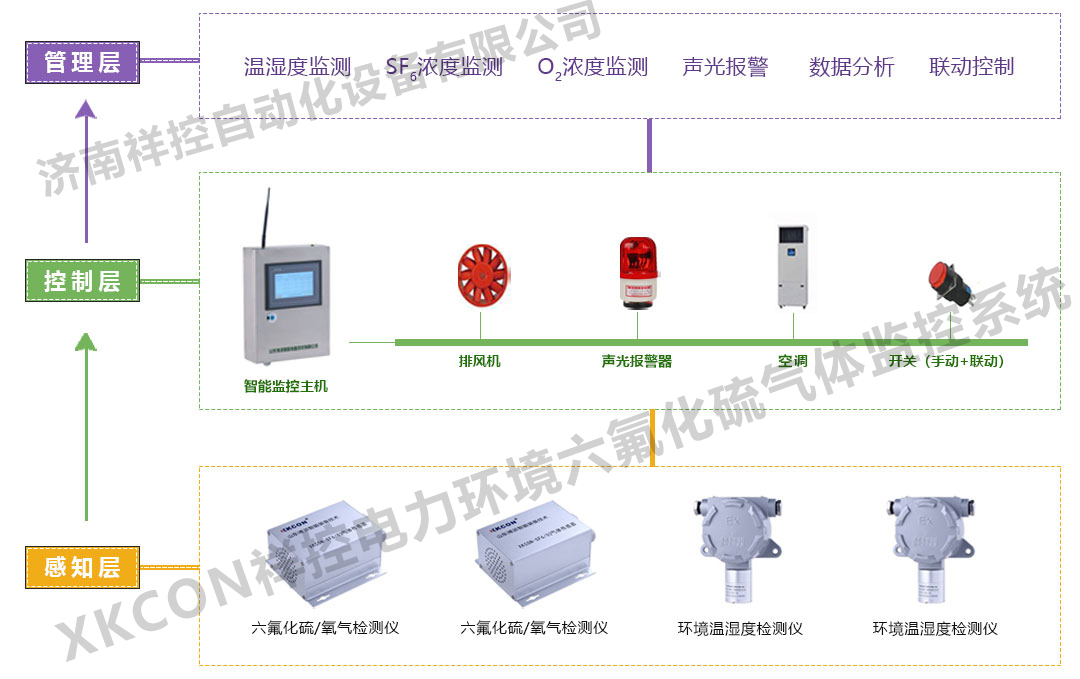

1. 應用拓?fù)鋱D
2. 重要組成部分
采集終端：在線式六氟化硫/氧氣檢測儀和溫濕度檢測儀

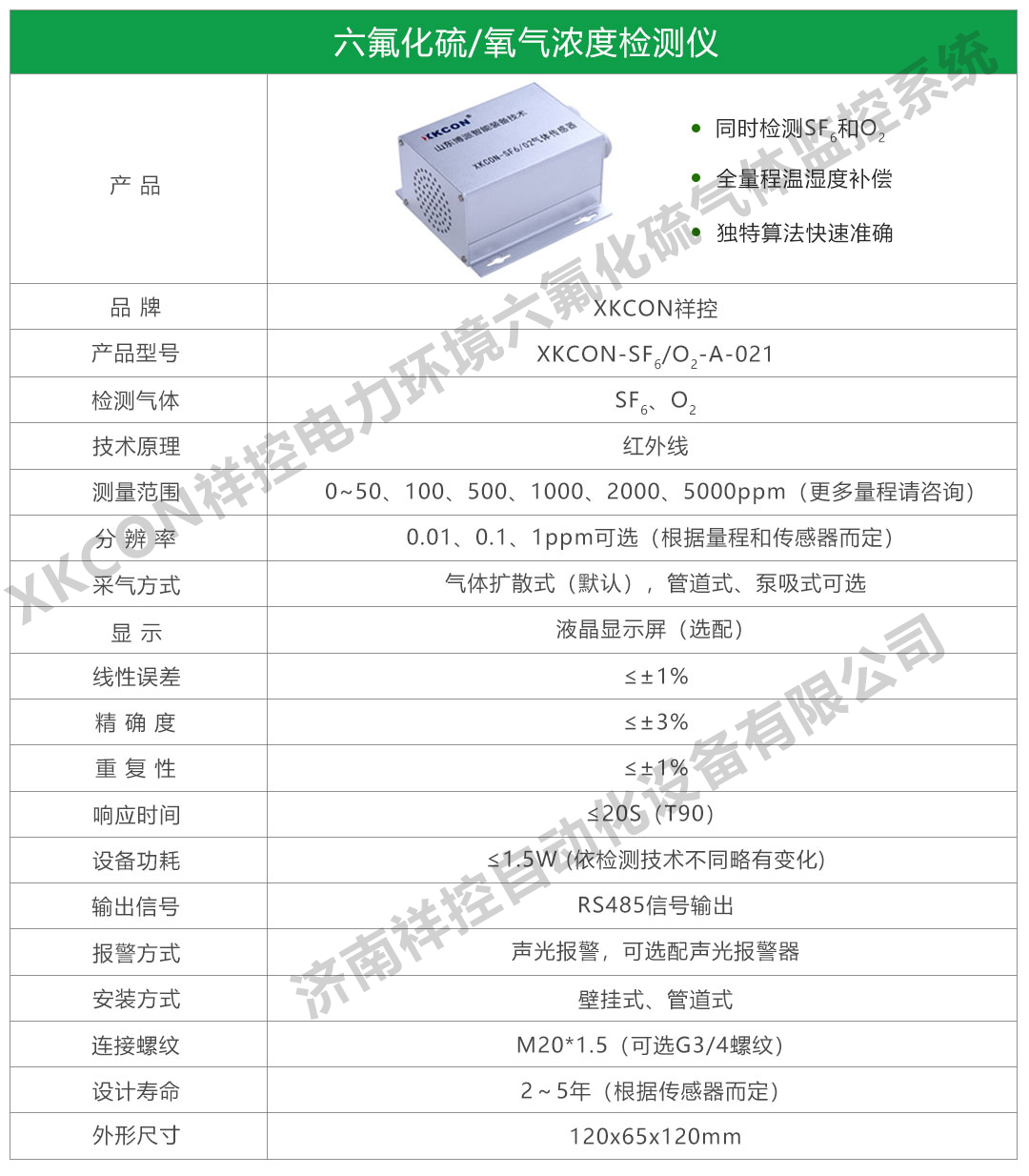

我司研制的XKCON祥控六氟化硫/氧氣濃度檢測儀（型號：XKCON-SF6/O2-A-021）內置國外原裝進口SF6/O2氣體傳感器，運用先進的微電子處理技術，采用本安型電路設計，配用全鋁合金防爆外殼，是一款工業級防爆型高精度氣體濃度檢測儀。

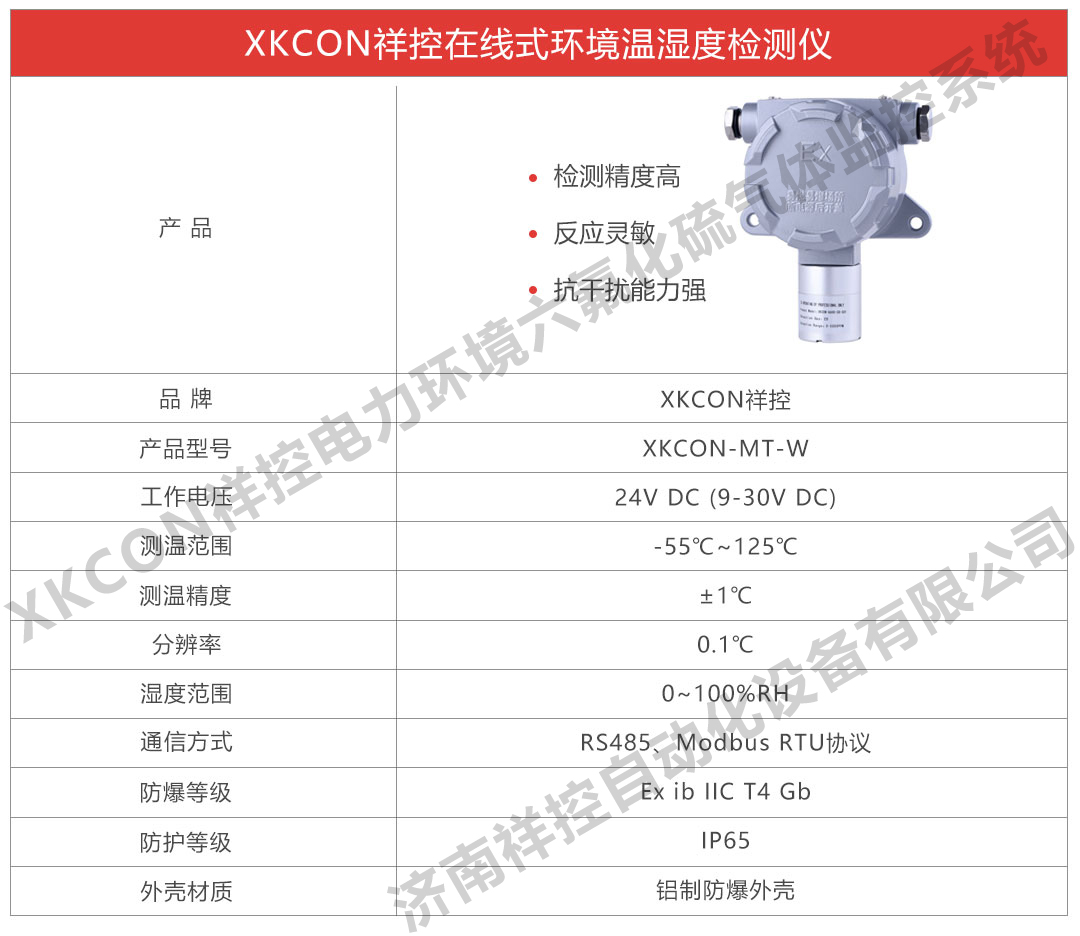

XKCON祥控環境溫度檢測儀（型號：XKCON-MT-W）采用進口溫濕度傳感器芯片，具有精度高、反應快、抗干擾能力強等特點。
現場控制終端：智能監控主機

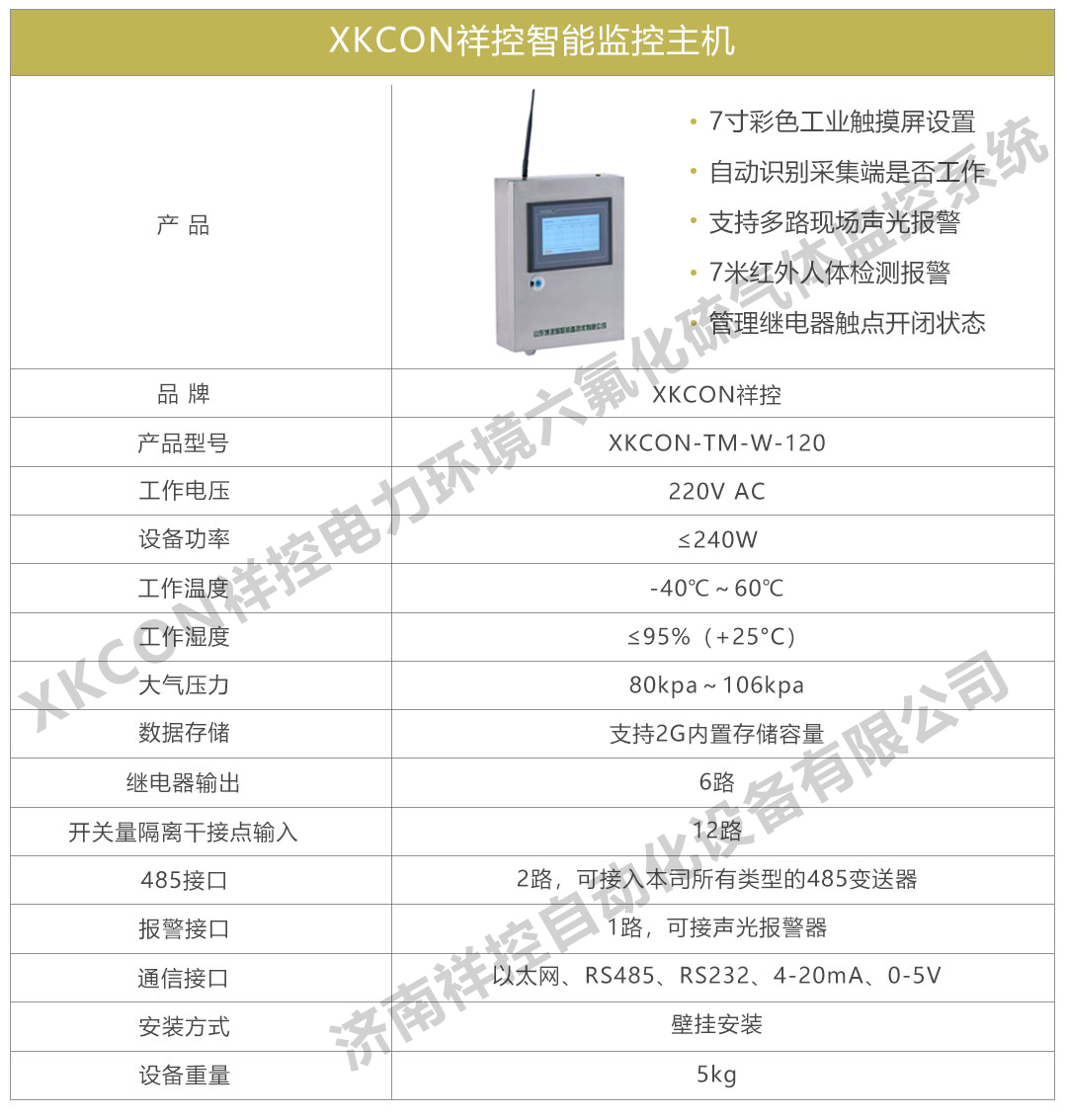

本款XKCON祥控智能監控主機（型號: XKCON-TM-W-120）具有數據收集、數據傳輸、開關量輸入、繼電器控制、聲光報警、數據存儲等功能，支持以太網、RS485、RS232、4-20mA、0-10V等多種通信方式。滿足六氟化硫氣體泄漏智能監控解決方案的要求。
3.具備的重要功能
XKCON祥控六氟化硫氣體智能監控解決方案通過現場采集和管控終端與管理軟件遠程進行信息交互，能夠?qū)θ^程數據開展數據跟蹤分析，實現對變電站、配電室、電纜溝等電力環境內的六氟化硫濃度進行不間斷在線數字化監控。
（1）7x24h數據采集
XKCON祥控六氟化硫/氧氣濃度檢測儀和溫濕度檢測儀作為使用現場的采集終端，能夠?qū)κ褂铆h(huán)境的溫濕度、SF6濃度和O2濃度進行高精度采集，然后與智能監控主機發送至遠程管理軟件，實現24h不間斷數據采集。
（2）數據顯示、存儲與分析
系統實時顯示并更新當前環境的溫度值、濕度值、SF6和O2濃度，并自動存儲歷史數據；系統支持兩年內所有歷史數據的下載，通過大數據與科學算法與分析，為電力運維人員提供設備隱患故障智能診斷的數據支持。
（3）異常報警并聯動控制
系統能夠自動識別當前數值是否超過溫濕度、氧氣、六氟化硫等因素設置的報警閥值，如果實時數據達到或超過報警值，則系統會通過現場聲光、字體變色、語音點火等形式報警。
并同時遠程啟動風機等環境調控設備進行通風，以便及時排除潛伏性故障，保護現場工作人員的生命安全。
（4）多種風機控制方式
系統支持設定每天定時自動啟動和停止風機的時間，以保證電力環境每天至少通風一次；同時系統也支持風機手動控制，風機在停止的狀態時，按下強制按鈕，可以進行強制通風15分鐘；這樣電力運維人員在進行常規環境檢查時，為確保安全，可進行強制通風。
三、結語
XKCON祥控六氟化硫氣體智能監控解決方案通過環境傳感裝置對變電站、配電室、電纜溝等電力環境內的溫濕度、六氟化硫和氧氣濃度進行在線監測，及時發現隱患，防止因六氟化硫濃度過高引起安全事故，提升了電氣環境內六氟化硫的監控水平，確保電力設備安全運行和現場工作人員的生命安全。
